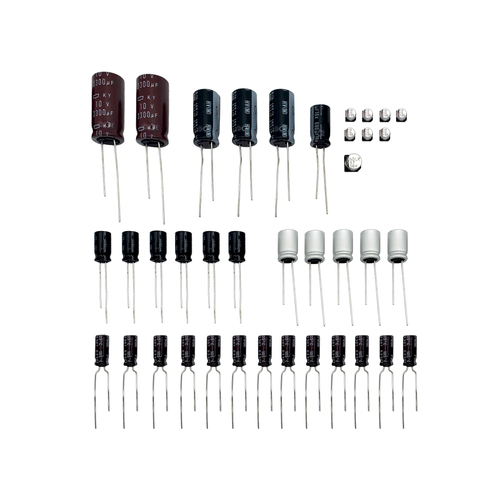

Mainboard Capacitor Set

Replacement electrolytic capacitor set for original Xbox® v1.0 - v1.1 logic boards.

v1.0, v1.1
C1G1    3300uF    10v
C1E1    1500uF    6.3v
C1G3    22uF    25v
C1G5    22uF    25v
C2E1    1500uF    6.3v
C2E2    1500uF    6.3v
C2E5    1500uF    6.3v
C2F3    3300uF    10v (v1.0 only)
C2G2    22uF    25v
C3B1    100uF    25v
C3E2    1500uF    6.3v
C3F2    22uF    25v
C3F6    100uF    25v
C3G4    22uF    25v
C4G3    22uF    25v
C4G6    22uF    25v
C5A3    680uF    10v
C5A4    10uF    16v
C5F5    100uF    25v
C5F6    22uF    25v
C5G1    100uF    25v
C6A11    10uF    16v
C6A12    10uF    16v
C6A4    10uF    16v
C6B4    10uF    16v
C6B6    10uF    16v
C6E2    10uF    16v (v1.0 only)
C6G1    22uF    25v
C6G2    100uF    25v
C6G6    100uF    25v
C7B3    47uF    16v
C7B7    22uF    25v
C7C3    22uF    25v
C7G1    1500uF    16v
C7G5    22uF    25v
C7G10    1F    2.5v Clock Cap (may be C7G10) (Not included with set but available separately)
C8E4    22uF    25v
C8F2    1500uF    16v
C8G1    1500uF    16v

SKU: P68554
