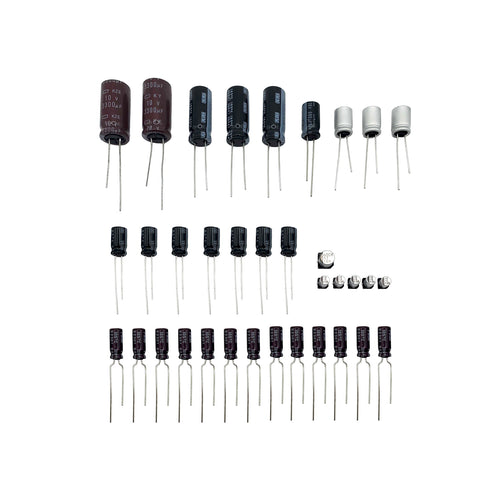

Mainboard Capacitor Set

Replacement electrolytic capacitor set for original Xbox® v1.2 - v1.5 logic boards.

v1.2, v1.3
C1E1    3300uF    6.3v
C1G1    3300uF    10v
C1G3    22uF    25v
C1G6    22uF    25v
C2E3    EMPTY
C2E4    3300uF    6.3v
C2E5    EMPTY
C2F1    EMPTY
C2G2    22uF    25v
C3B2    100uF    25v
C3E2    3300uF    6.3v
C3F6    22uF    25v
C3F10    100uF    25v
C3G1    22uF    25v
C4F9    1500uF    6.3v
C4G1    100uF    25v
C4G4    22uF    25v
C4G8    22uF    25v
C5A4    680uF    16v
C5F4    100uF    25v
C5F5    22uF    25v
C5G1    100uF    25v
C6A3     EMPTY
C6A4    10uF    16v
C6A10     10uF    16v
C6A11    10uF    16v
C6B4    10uF    16v
C6B6    10uF    16v
C6G1    22uF    25v
C6G2    100uF    25v
C6G3    100uF    25v
C7B2    47uF    16v
C7B5    22uF    25v
C7E2    1500uF    6.3v
C7F1    1500uF    6.3v
C7G1    3300uF    10v
C7G2    1F    2.5v    Clock Cap (Not included with set but available separately)
C7G6    22uF    25v
C8C2    22uF    25v
C8E3    22uF    25v

v1.4
C1E1    3300uF    6.3v
C1G1    3300uF    10v
C1G3    22uf    25v
C1G6    22uf    25v
C2E3    EMPTY
C2E4    3300uF    6.3v
C2E5    EMPTY
C2F1    EMPTY
C2G2    22uf    25v
C3B2    100uF    25v
C3E2    3300uF    6.3v
C3F10    100uF    25v
C3F6    22uf    25v
C3G1    22uf    25v
C4F9    1500uF    6.3v
C4G1    100uF    25v
C4G4    22uf    25v
C4G8    22uf    25v
C5A4    680uF    16v
C5F4    100uF    25v
C5F5    22uf    25v
C5G1    100uF    25v
C6A10    10uF    16v
C6A11    10uF    16v
C6A4    10uF    16v
C6B4    10uF    16v
C6B6    10uF    16v
C6G1    22uf    25v
C6G2    100uF    25v
C6G3    100uF    25v
C7B2    47uF    16v
C7B5    22uf    25v
C7E2    1500uF    6.3v
C7F1    1500uF    6.3v
C7G1    3300uF    10v
C7G2    1F     2.5v Clock Cap (Not included with set but available separately)
C7G6    22uf    25v
C8C2    22uf    25v
C8E3    22uf    25v

SKU: P68514
